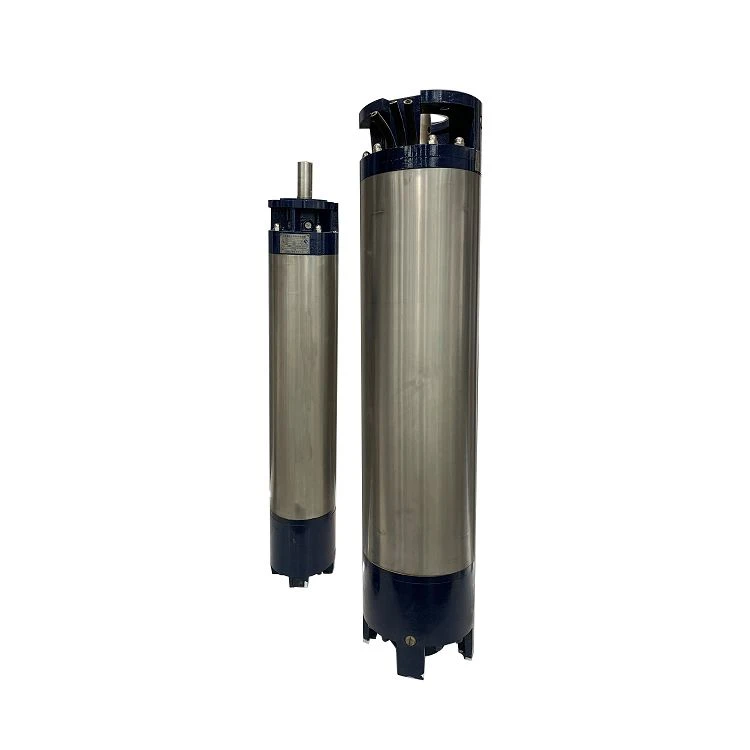

Potopni motor

Pregled izdelka:

ta serija izdelkov je v glavnem sestavljena iz visoko učinkovite potopne črpalke in potopnega trifaznega sinhronskega motorja s trajnim magnetom, ki delujeta v vodi. V primerjavi s konvencionalno potopno črpalko QJ je njena največja prednost visoka učinkovitost in varčevanje z energijo. Motor uporablja potopni trifazni sinhronski motor s trajnim magnetom. Med delovanjem motorja sta izguba moči brez vzbujanja in izguba bakra v rotorju za 3 ~ 5 odstotkov višja od navedene vrednosti standarda GB / t2818, faktor moči pa je višji za 5 ~ 10 odstotkov. Hkrati ima motor visoko zmogljivost zagona in visoko preobremenitveno zmogljivost, funkcijo krmiljenja motorja pa je mogoče uresničiti z uporabo splošne krmilne opreme. Pretočni deli vodne črpalke, rotor in vodilna lupina so posebej zasnovani ali izdelani po posebnem postopku, učinkovitost pa je 2 ~ 5 odstotkov višja od vrednosti, določene v standardu GB / t2816. Gre za novo generacijo energetsko varčne in učinkovite črpalne opreme.

Za vašo potopno črpalko so vodni potopni motorji serije YQS z ohišjem iz nerjavečega jekla izdelani v skladu s standardi kakovosti ISO9001. Ti motorji vam zagotavljajo dolgo življenjsko dobo brez potrebe po vzdrževanju.

Proizvodne lastnosti

1. Širok razpon moči v kompaktnem ohišju, ki lahko po ugodni ceni opravi večino vaših aplikacij

2. Indukcijski motor z možnostjo previjanja (v mokrem navitju) z navitji, ki so izolirana s PVC/PE

3. Posebni grafitni potisni in radialni ležaji z visoko zmogljivostjo in vodnim mazanjem so zagotovljeni za dolgo življenjsko dobo.

Celotne montažne mere 4,6" in 8" po standardu NEMA.

5. Montažne dimenzije 10" in 12" v skladu z evropskim standardom.

6. Ohišje in gred iz nerjavečega jekla zagotavljata visoko odpornost proti koroziji.

7. Nizke obratovalne stroške zagotavljajo visoko učinkovite električne zasnove, za katere jamčijo odobrene surovine.

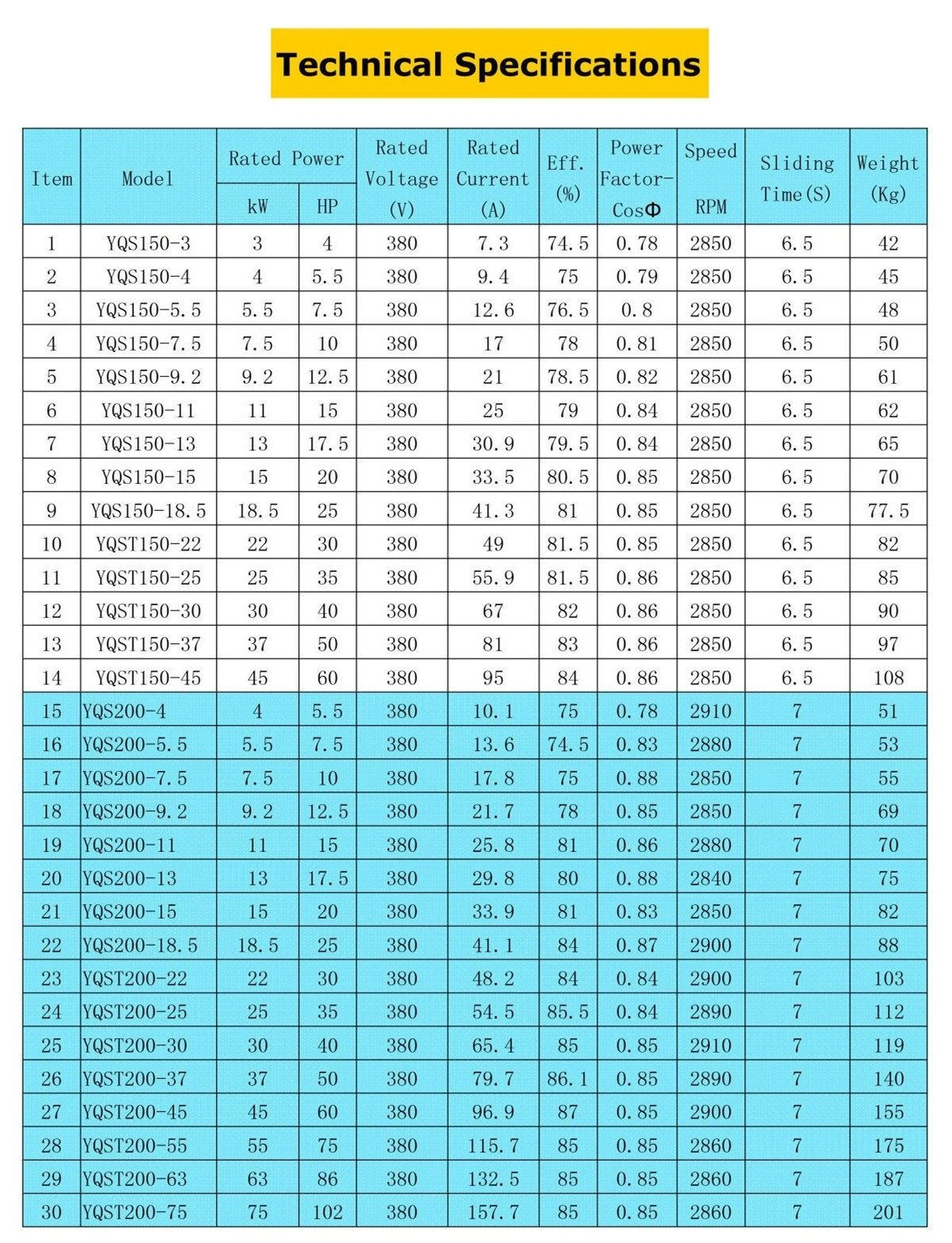

Specifikacija

● Standardno:

1. Napajanje: 3PH 380V/50HZ, 460V/60HZ.

2. Zaščita: IP58

3. Ohišje motorja: Nerjaveče jeklo AISI 304

4. Gred motorja: Nerjaveče jeklo AISI 410

5. Zgornja/spodnja podpora: ohišje iz železa z elektroforezno barvo ali nerjavno jeklo.

6. Izhodni kabel: 3M za 15KW manj 5M za 18,5KW nad

7. Temperatura prostorske vode: manj kot 30 stopinj

● Možnost

1. Zagon zvezda-trikot z napajalnikom druge napetosti (položaj kabla: 90 stopinj)

Mehansko tesnilo 2.

3. Bronasta spodnja/zgornja opora

4. Dodatni materiali za potisne ležaje so na voljo za različna delovna okolja.

5. Izhodni kabel motorja, na voljo v dolžinah po meri Za 5,5 KW in več sta na voljo dva izhodna kabla.

6. Posebna navijalna žica za okolje z visoko temperaturo vode.

Pogoji delovanja

1. Motor mora biti popolnoma potopljen v vodo. Globina potopitve ni večja od 70 m in min. razdalja do dna vodnjaka ne sme biti manjša od 3M

2. Dolžnost: neprekinjeno (S1), maks. Štart / ura: 20

3. Maks. Nihanje napetosti: ±5 odstotkov, največje nihanje frekvence: ±1 odstotek, maks. Vsebnost trdnih snovi v vodi ne več kot 0.01 masnega odstotka

4. PH vrednost znotraj 6.5-8.5

5. Pred uporabo je treba v motor napolniti čisto vodo ali mešanico proti zmrzovanju.

Nomenklatura modela

NPR.: Model YQST(R)200-45/4

YQS— Potopni motor za globok vodnjak

T— Aksialni ležaj za visoke obremenitve

R— Za geotermalno vodo

200— Min. No, Dia.

45— Moč motorja

4— 4 poli (NA za 2 pola)
