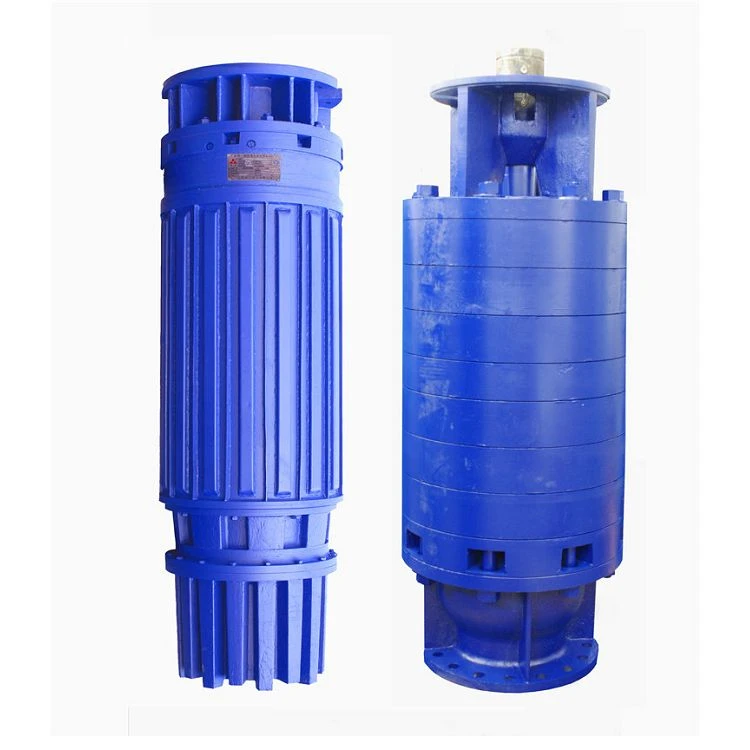

Rudniška ognjevarna potopna črpalka za pesek

Predstavitev izdelka:

Večstopenjska centrifugalna črpalka in z vodo napolnjen potopni trifazni asinhroni motor sestavljata rudniško negorljivo potopljeno črpalko za pesek serije BQS. Izvedite standard MT/T671, GB 3836.1 in GB 3836.2. Njene prednosti pred običajno centrifugalno črpalko vključujejo enostavno namestitev in vzdrževanje, odpornost proti vlagi, varno in zanesljivo delovanje, stabilno delovanje, nizek hrup vibracij, visoko učinkovitost, kompaktno zasnovo in nizke obratovalne stroške. Vodilo pretoka je mogoče pritrditi na zunanjo stran enote za izboljšanje zanesljivosti delovanja glede na dejansko okolje uporabe. Motor med delovanjem v vodi ne bo počil ali proizvajal električnih isker, ker je njegova notranja votlina napolnjena s čisto vodo. Motor in črpalka električne črpalke sta ločena.

Lastnosti

Serija BQS rudniških ognjevarnih potopnih črpalk za pesek vključuje integrirano strukturo motorja in vodne črpalke. Med motorjem in ohišjem črpalke sta nameščeni dve mehanski tesnili, ki preprečujeta vstop vode v notranjo votlino motorja. Na spodnjem koncu motorja uporabljajo "O" tesnila, obroče in gumijaste tesnilne naprave za kompresijsko pušo, da preprečijo vstop vode v razdelilno omarico. Zunaj ohišja motorja je nameščen pokrov, voda, ki se izpušča iz črpalke, pa vsa teče ven skozi vmesni sloj med ohišjem motorja in pokrovom, ki uresničuje lastnosti vodnega hlajenja motorja in tako zagotavlja, da vodna črpalka lahko deluje dolgo časa. dehidracijo v kratkem času in lahko samodejno odteče, ko je voda. V primerjavi s črpalko za čisto vodo je rotor črpalke za pesek ustrezno povečan z obročem za preprečevanje peska, ki lahko odvaja pesek, ki vsebuje trdne delce in žlindro, in ne vpliva na učinkovitost.

Struktura

Serija BQS ima dve vrsti sesalne zasnove: enojno sesanje in dvojno sesanje. Obe vrsti črpalk imata dva skupinska tekača v položaju hrbet proti hrbtu. Pri dvojni sesalni strukturi je sesanje na vrhu črpalke, drugo pa na dnu črpalke. Načeloma je potisna sila enaka nič, saj sta sesali nasprotni in sta številki tekača na obeh straneh enaki. Za tip z enim sesanjem ima enojno sesanje na dnu črpalke. Če je rotor sod, sta števili obeh skupin enaki in smer sesanja je enaka. Torej je potisna sila enaka nič. Če sta številki rotorja enojni, je rotor nižjega sesanja eno stopnjo več, dodatni rotor pa ima izravnalne luknje in zaupni izravnalni obroč. Večinoma lahko uravnoteži potisno silo, tako da je tudi sila zaupanja skoraj enaka nič. Zasnove lahko zmanjšajo potisno silo ležaja motorja in lahko pripomorejo k stabilnemu delovanju motorja ter podaljšajo življenjsko dobo.

Model

Opomba: višina se lahko določi z enostopenjsko glavo × stopnje

Motorna črpalka je tipa Explore-proof, oznaka "ExdbI"

Podrobnosti

1. Trifazni napajalnik z nazivnimi napetostmi 660, 1140, 6000 in 10000 voltov in dovoljenim napetostnim valom 5 odstotkov

3. Najvišja temperatura tekočine: 4 0 stopinje; 2. dovoljena temperatura okolja: 0 stopinj –40 stopinj

4. Raven PH mora biti 6–8.

6. Največja potopljena globina mora biti manjša od 70 m, vsebnost trdne snovi pa mora biti manjša od 2 odstotkov.

7. Priporočljivo je, da postavite navpično. Vendar pa obstajajo nekatere aplikacije, kjer je vodoravni načrt namestitve primeren. Operativni model se nadaljuje.

8. Črpalko lahko uporabljate na mestih, kjer so v zraku eksplozivni plini, kot je dim. Sposoben je delati v okolju, napolnjenem s plinom.

Splošni pogoji za prijavo so navedeni zgoraj. Črpalko je treba izdelati po meri in izdelati za posebne okoliščine.

Tehnični značaj

1. Uporabljeno merilo

2. Ključne značilnosti črpalk BQS

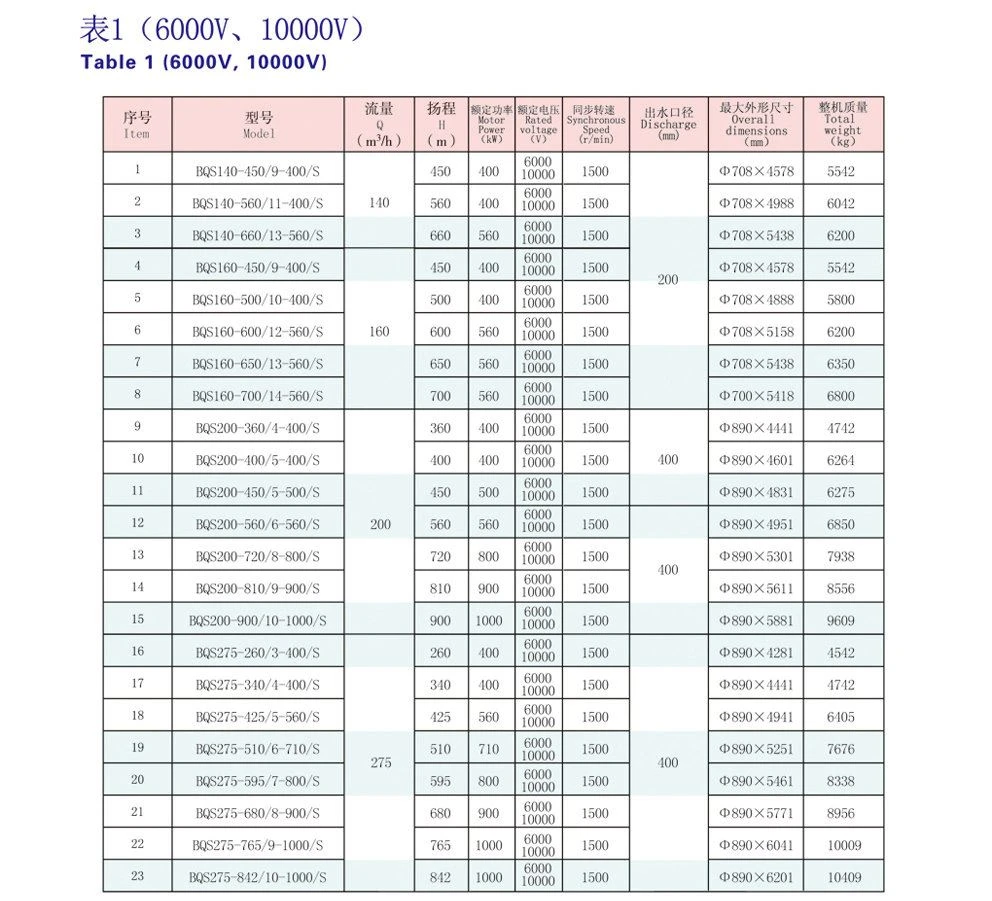

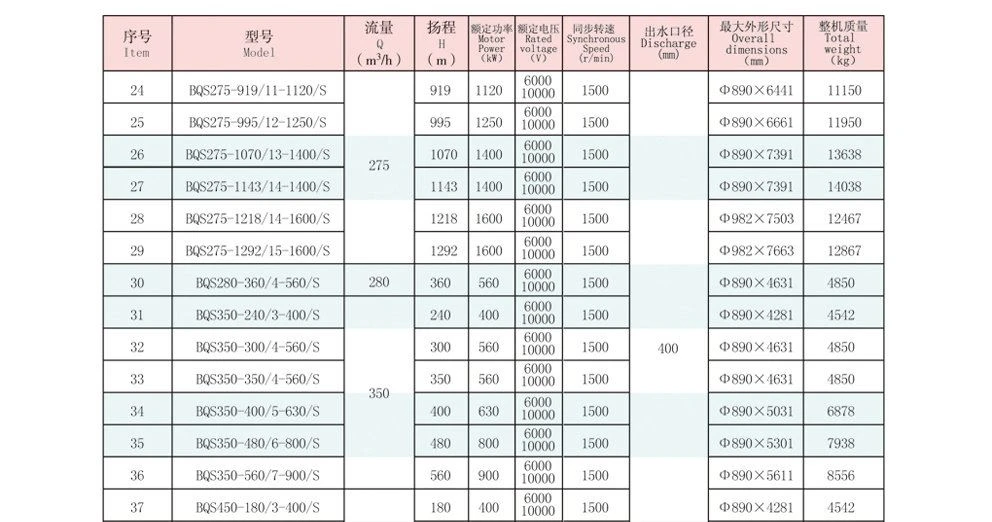

Tabela 1 navaja primarne meritve zmogljivosti za črpalke serije 6000 V in 10000 V, medtem ko tabela 2 navaja tiste za motor.

Tabela 1 navaja primarne meritve zmogljivosti za črpalke serije 660 V in 1140 V, medtem ko tabela 2 navaja tiste za motor.

Obseg dobave

1. Motorna črpalka: črpalka serije BQS, potopni motor serije YBQ, hladilni plašč, tramvaj.

2. Cev: kratka cev, dovodna cev, koleno, tesnilna podložka, priključki, protipovratni ventil za dovodno cev.

3. Kabel: napajalni kabel in kabelski priključni material.

4. Nadzorna plošča: Nadzorna plošča, avtomatski nadzorni sistem.

Vrsta namestitve

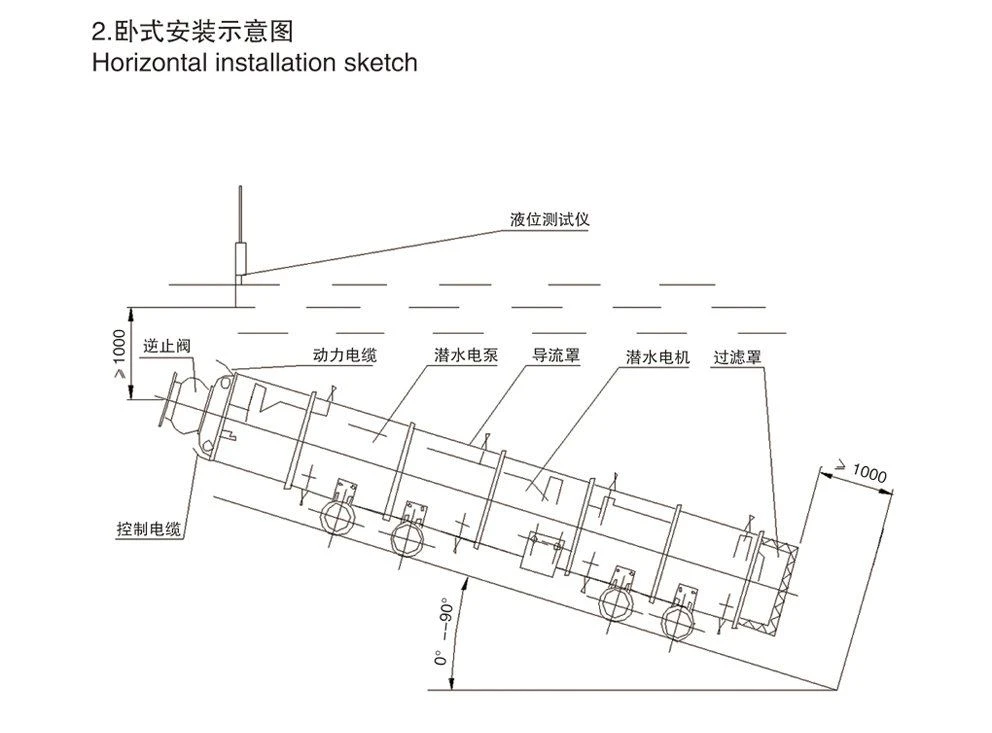

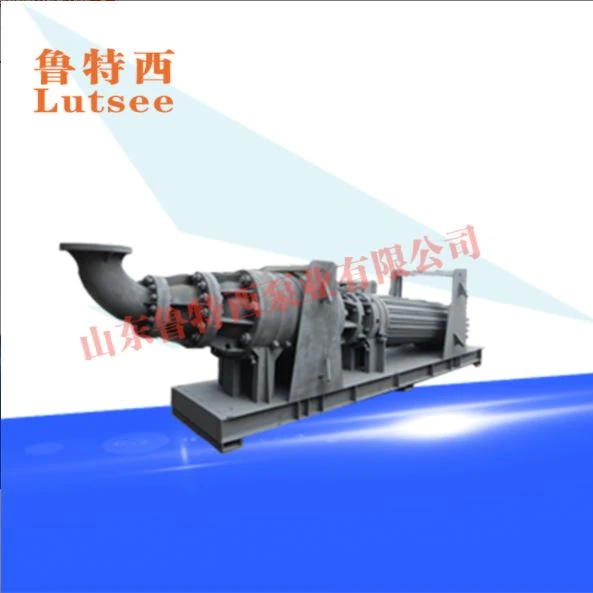

Potopna motorna črpalka serije BQS ima dve vrsti namestitve: navpično in vodoravno. Lahko se kombinira s tramvajem kot celoten komplet drenažnega sistema za namene rudarske drenaže. Skica kot sledi
