Obstaja veliko vrst potopnih električnih črpalk, najpogosteje uporabljene pri namakanju vodnjakov pa so potopne električne črpalke, napolnjene z oljem in vodo. Če za primer vzamemo potopno črpalko za globoke vodnjake serije QJ, ta članek na kratko predstavi strukturo potopnih črpalk za globoke vodnjake.
Struktura potopne črpalke za globok vodnjak je v glavnem sestavljena iz vodne črpalke, električnega motorja, dovoda in tesnilne naprave, kot je prikazano na sliki.
Vodna črpalka se nahaja na zgornjem koncu potopne električne črpalke in je v glavnem sestavljena iz rotorja, vodilnega ohišja, gredi črpalke, gumijastih ležajev in drugih komponent. Gred črpalke in gred motorja sta povezani s cilindrično sklopko. Propeler je centrifugalno zaprto propelerje in za preprečitev obračanja vodne črpalke med zaustavitvijo je na zgornjem koncu nameščen protipovratni ventil.
Motorni del se nahaja na spodnjem koncu potopne električne črpalke in je v glavnem sestavljen iz komponent, kot so rotor, stator, vodilni ležaj, potisni ležaj in film za uravnavanje tlaka. Plastično ali statorsko navitje je izdelano iz vodoodporne elektromagnetne žice, izolirane s polietilenom in najlonom. Notranjost motorja je napolnjena s čisto vodo za hlajenje ležajev motorja. Gumijasta folija za uravnavanje tlaka je nameščena na dnu motorja za prilagajanje sprememb vodnega tlaka v ohišju, ki jih povzroči dvig temperature motorja.
Vhodna in tesnilna naprava se nahajata na sredini potopne električne črpalke. Tesnilna naprava je nameščena na zgornjem koncu motorja in je sestavljena iz obroča za metanje peska in skeletnega oljnega tesnila sprednje in vzvratne naprave. Njegova naloga je preprečiti vstop usedlin v notranjost motorja.
Pomen modela 200-QJ80-55/5 potopne črpalke za globoke vodnjake: 200- Najmanjši premer vrtine, primeren za to črpalko, je 200 mm; QJ potopna črpalka za globok vodnjak; 80- Nazivni pretok 80m3/h; 55- Nazivna skupna višina je 55 metrov; 5 stopenj vodne črpalke.

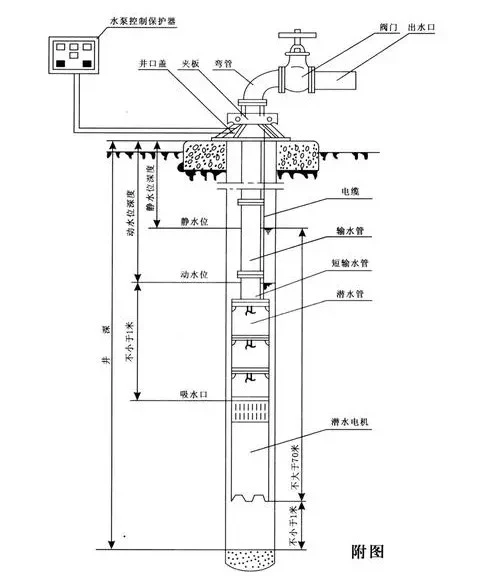

Strukturni diagram potopne črpalke za globok vodnjak je naslednji:
