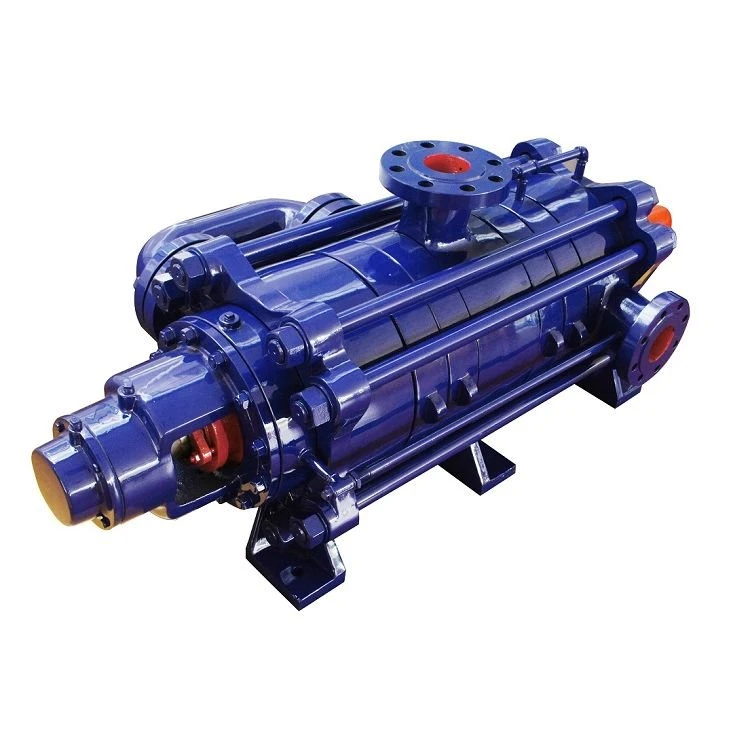

Rudniška večstopenjska centrifugalna črpalka

Predstavitev izdelka:

Rudniške večstopenjske centrifugalne črpalke so bile ustvarjene na podlagi napredne tehnologije, ki je bila uvedena, zaužita in absorbirana; primerni so za prenašanje čiste vode in materialov, ki imajo lastnosti, ki so na fizikalni in kemični ravni podobne čisti vodi. Velikost delcev trdnih netopnih snovi je manjša od 2 mm, prostornina pa ne presega 0.1c/o na enoto prostornine. 15 stopinj do 180 stopinj je območje srednje temperature večstopenjske rudarske centrifugalne črpalke. Poleg tega je delovni tlak večstopenjske rudarske centrifugalne črpalke 3,0 MPa. Temperatura okolja in relativna vlažnost morata biti nižji ali enaki 40 stopinj oziroma 95 stopinj.

Lastnosti

Rudniške večstopenjske centrifugalne črpalke so stabilne in zanesljive med delovanjem ter imajo visoko učinkovitost in vrhunsko zmogljivost kavitacije. Uporablja hidravlični model državno priporočenih visoko učinkovitih izdelkov za varčevanje z energijo, ki ima prednosti visoke učinkovitosti, nizke zmogljivosti, varnega in stabilnega delovanja, nizkega hrupa, dolge življenjske dobe ter enostavne namestitve in vzdrževanja.

Pretočni deli rudniških večstopenjskih centrifugalnih črpalk so med drugim sestavljeni iz nodularne litine ali litega jekla, odpornega na obrabo, da se zagotovi njihova visoka učinkovitost, energetska učinkovitost, širok razpon zmogljivosti, enakomerno delovanje, nizka raven hrupa, dolga življenjska doba in enostavnost namestitve ter popravilo. S spreminjanjem materiala pretočnih odsekov, tesnila ali dodajanjem hladilnih sistemov itd. lahko večstopenjska centrifugalna vodoravna črpalka prenaša vročo vodo, olje, jedke ali obrabne medije.

Zgradba in princip delovanja:

1. Črpalka MD (P) je segmentirana centrifugalna črpalka z enim sesanjem in več stopnjami. Prednji vodni del, navpično navzgor, je tam, kjer se nahaja sesalna odprtina. V skladu z zahtevami dejanske uporabe se lahko spremeni tudi v vodoravno držo. Izhod črpalke se nahaja navpično navzgor na izstopnem delu, ki se nahaja na sredini naprave. Napenjalni vijaki se uporabljajo za povezavo povezovalnega okvirja črpalke, sprednjega vodnega dela, srednjega dela, izstopnega dela in zadnjega vodnega dela. Odvisno od potreb uporabnika se lahko dvigalo dvigne ali spusti.

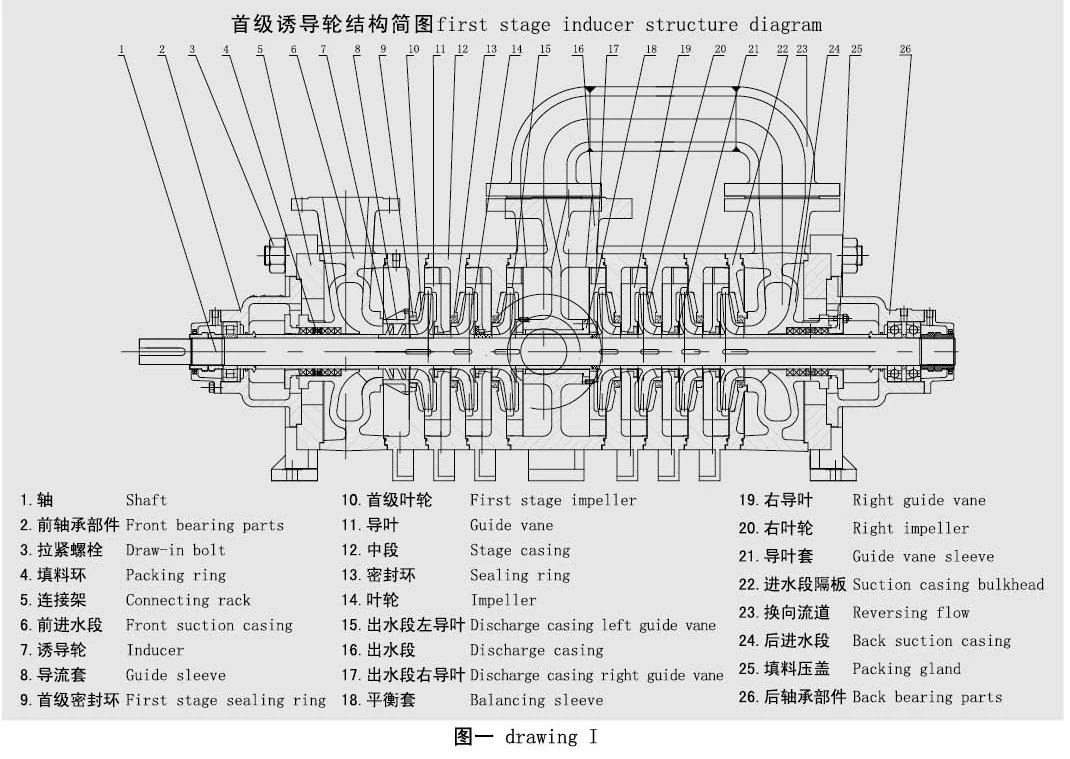

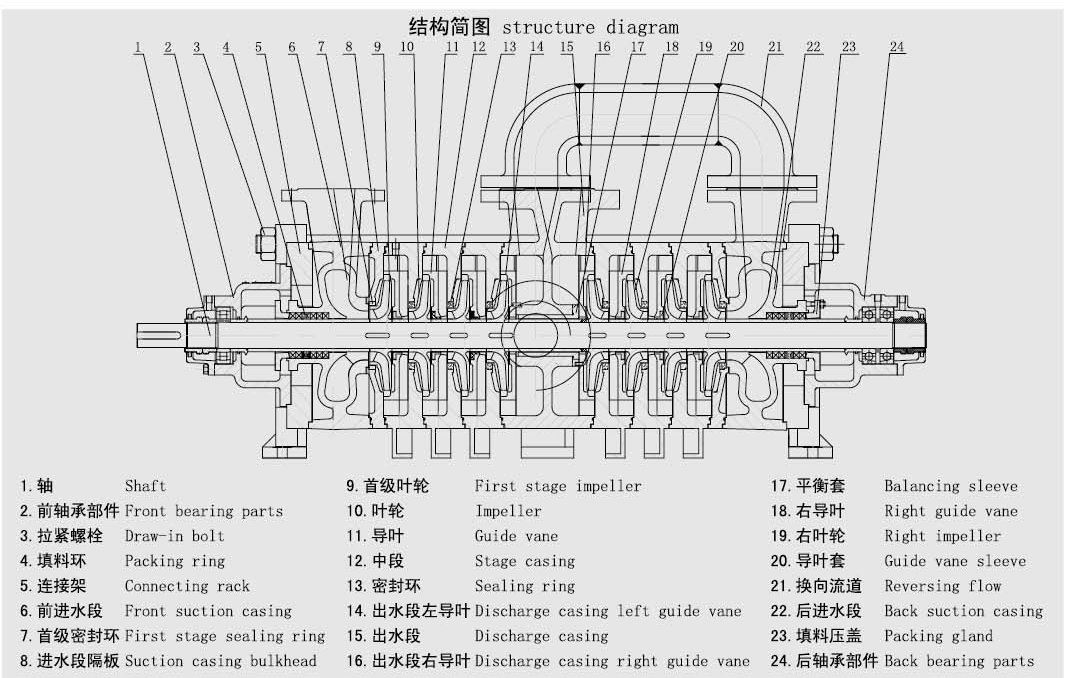

2. Zgradba in princip delovanja glavnih delov

⑴ glavni deli vodne črpalke: sprednji vodni del, izstopni del, zadnji vstopni del, vodilna lopatica, desna vodilna lopatica, leva vodilna lopatica izstopnega dela, desna vodilna lopatica izstopnega dela, srednji del, rotor, desni rotor, gred, ravnotežje boben, sprednji pozicionirni tulec, zadnji pozicionirni tulec, povezovalni okvir, kanal za vzvratni tok itd.; Rotor je sestavljen iz rotorja, desnega rotorja, izravnalnega bobna, držalnega tulca rotorja, sprednjega pozicionirnega tulca, zadnjega pozicionirnega tulca in drugih delov, nameščenih na gredi. Pogonski del rotorja je podprt z valjčnim ležajem, konec je nameščen soočno s krogličnim ležajem z diagonalnim kontaktom, ležaj pa je mazan z mastjo.

(2) Sprednji vodni del, zadnji vodni vstopni del, srednji del, desna vodilna lopatica, leva vodilna lopatica izstopnega dela, desna vodilna lopatica izstopnega dela, reverzni pretočni kanal in izstopni del sestavljajo delovno komoro črpalka. Na aksialni strani vstopi tekočina. Nizkotlačne stopnje so nameščene na obeh koncih, da zmanjšajo pritisk, ki ga prenaša tesnilo gredi. Med delovanjem so aksialne sile, ki delujejo na vsak par simetrično razporejenih rotorjev, nasprotne, kar se lahko medsebojno izravna, da uravnoteži ustvarjene aksialne sile.

⑶ ① tesnilo gredi: za tesnjenje je treba uporabiti mehko tesnilo, tesnost tesnila pa mora biti ustrezna, tako da lahko tekočina izstopa po kapljicah.

② prenos: črpalko neposredno poganja motor preko elastične sklopke; Gledano iz smeri motorja se črpalka vrti v smeri urinega kazalca.

③ ležaj: na pogonskem koncu je nameščen valjčni ležaj, na koncu pa diagonalni kroglični ležaj.

④ tesnilni obroč: preprečuje, da bi visokotlačna voda v vodni črpalki uhajala nazaj v vstopni del in ga je mogoče zamenjati po obrabi.

⑤ izravnalni boben: nameščen za zadnjim rotorjem, se vrti z rotorjem, zunanja krožna površina uravnoteženega bobna pa tvori radialno režo z notranjo površino lukenj izravnalne tulke.

⑥ sprednji in zadnji pozicionirni tulci: na obeh komorah za pakiranje jih je mogoče zamenjati po obrabi.

⑷ princip delovanja: gred črpalke se vrti pod pogonom motorja, da deluje na tekočino in poveča njeno energijo, tako da se zahtevana količina tekočine pošlje na zahtevano višino ali tlak iz sesalne posode skozi pretočne dele črpalko.

pomen modela:

na primer: md100-80 × 8 (P) MD: večstopenjska centrifugalna črpalka, odporna proti obrabi, za premogovnik 100: pretok 100 m3 / h 80: enostopenjski dvig 80 m 8: stopnja (P): uravnotežen tip
